浅谈保险丝电阻检测维修

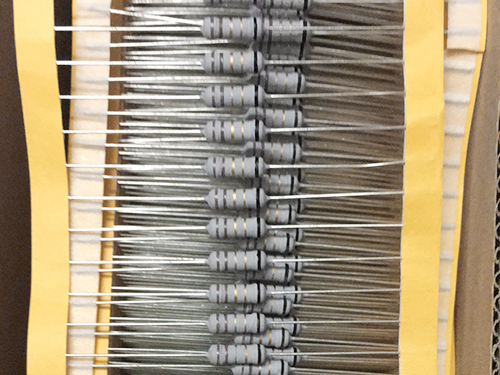

　　保险丝电阻在正常情况下具有普通电阻的功能，一旦电路出现故障，超过其额定功率时，它会在规定时间内断开电路，从而达到保护其它元器件的作用。保险丝电阻分为不可修复型和可修复型两种。

　　保险丝电阻器又称熔断电阻器，它在电视机、录像机、CD、VCD影碟机及仪器、仪表等高档电器中应用相当广泛。保险丝电阻器在电路中起着电阻和熔丝的双重应用；在正常情况下，它作为电阻器使用；当电路出现故障（例如超过所保护电路的规定负荷）时，保险电阻体上的熔断材料就会与电阻膜层发生反应（反应变化时间用秒计算），造成电阻膜层断裂，使保险丝电阻的阻值变得很大或无穷大，保护相关电路中的有关元器件不被损坏。 保险丝电阻的电路符号与封装形式，目前保险丝电阻器的电路符号还没有一个统一的规定。

　　保险丝电阻的检验方法

　　1、 外观在正常光照条件下用目测法检验。

　　2、 电阻的外形尺寸用精度为0.02mm的游标卡尺在正常光照条件下进行检验。

　　3、 电参数用“YD2810D型LCR 数字电桥”测试仪在1KHz 频率下进行测量。高温检 验，将被测元件放入130℃电热恒温鼓风干燥箱中，5分钟后进行测量。

　　4、 电气性能用“冲击实验台（自制，保险电阻专用）”在常温下连续冲击30次，再做短路熔断测试。

​

　　5、 电阻表面印记用酒精棉花擦拭三次以后仍应清晰可辨。

　　6、 引脚抗弯性能：用镊子夹住电阻任一引脚的中间位置，折弯90°，然后扳直，如此为一次，要求3次折弯在同一平面的同一方向上，要求不能有断裂现象发生。

　　7、 可焊性按可焊性检验规范进行检验，应符合5.2.1的规定。

　　保险丝电阻损坏该如何是好？

　　一旦发现保险丝电阻烧坏，应先查明烧保险丝电阻的原固，绝不允许盲目更换，更不能用普通电阻代换。如果无相同规格的保险电阻，可按以下方法进行应急代换。

　　1. 用电阻和保险丝串联起来代用将一个电阻和一根保险丝（或保险管）串联起来代用，电阻的阻值、功率与保险电阻的规格。例如原保险电阻的规格为10Ω、2W，则电阻可选用10Ω/2W的，保险丝的额定电流I由公式I平方R=56%P其中R为电阻值（Ω），P为额定功率（w）。此例可得出额定电流应为0.3A。

　　2. 直接用保险丝代用一些阻值较小的保险丝电阻损坏后，可直接用保险丝代用。这种方法适合于1Ω以下的保险丝电阻，保险丝的熔断电流值可按上述公式由原保险电阻算出。

　　3. 小电珠代用小电珠有一定阻值，当电流增大到一定值时，其灯丝就会发光或烧断，根据这一特点，可有效地代替保险电阻。常用手电筒小电珠的冷态电阻为十几欧姆到几十欧姆，额定电流为几百毫安。保险丝电阻检修时可据实际情况而定。
